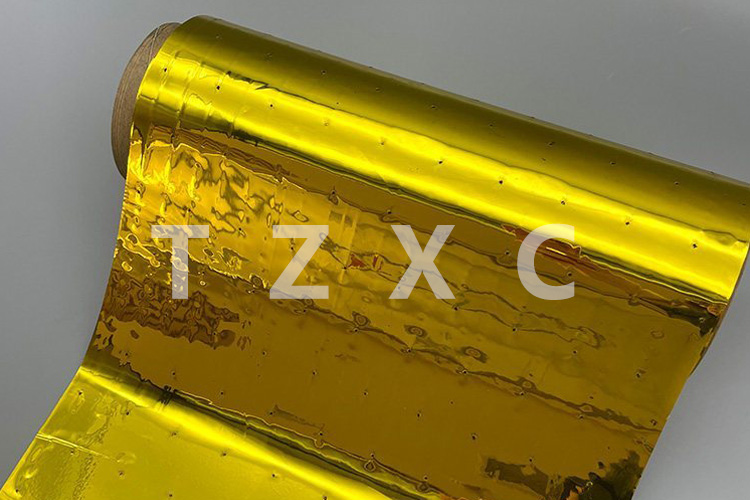

在柔性電路板（FPC）的制造工藝鏈條中，覆蓋膜的貼合質量直接決定了線路的絕緣性能與成品的可靠性。隨著電子產品向輕薄化、高密度化方向發展，傳統的機械加工已難以滿足日益嚴苛的精度要求，VMPI打孔膜作為一種高性能的聚酰亞胺材料，其應用中的高精度對位技術與孔徑控制標準，成為了FPC廠商提升良率、降低損耗的關鍵競爭點。對于B2B領域的采購與技術決策者來說，深入理解這兩大核心要素，不僅是篩選合格供應商的依據，更是優化生產工藝、確保終端產品在嚴苛環境下穩定運行的基石。

在實際生產應用中，高精度對位技術是VMPI打孔膜面臨的首要挑戰。由于FPC基材在后續的加熱壓合過程中不可避免地會發生尺寸漲縮，如果覆蓋膜上的開孔位置不能與焊盤實現微米級的精準對齊，就會導致露銅偏移甚至壓板短路。高端的VMPI材料具備優異的尺寸穩定性，但真正決定對位精度的，往往是加工設備的光學系統與補償算法。先進的生產線會利用CCD視覺系統自動抓取靶標，并結合不同批次材料的漲縮系數進行實時坐標校正，將層間對位精度控制在±0.05mm甚至更高等級。這種技術能力的差異，直接反映在HDI（高密度互連）板的線路密集區，只有做到精準對位，才能確保極細線路的完整覆蓋，避免因?qū)ξ黄钤斐傻碾姎庑阅茈[患。

與此同時，孔徑控制標準則是衡量VMPI打孔膜加工質量的另一把標尺。覆蓋膜開孔的主要目的是暴露出需要焊接或連接的線路焊盤，因此孔徑的大小必須遵循嚴格的“窗大比”和公差范圍。如果孔徑過小，焊盤無法完全露出，會導致焊接上錫困難，造成虛焊或連焊；如果孔徑過大，則不僅削弱了絕緣保護，還可能在后續工序中導致阻焊油墨流入孔內。行業內通常要求孔徑公差保持在±0.03mm以內，且孔壁必須光滑無毛刺。高質量的VMPI打孔膜在激光或模具沖切過程中，能夠有效控制邊緣碳化或材料變形，確保圓度達標，這對于自動光學檢測（AOI）系統的識別以及SMT貼裝的精度都有著至關重要的影響。

更深層次來看，VMPI材料的物理特性對這兩項技術的實現起到了決定性支撐作用。與普通PI膜相比，專用的VMPI配方在保持高耐熱性的同時，優化了材料的機械加工性能，使其在高頻次的高速沖孔或激光打孔中，依然能夠保持邊緣平整，不產生粉塵或碎屑污染。這些微小的粉塵一旦附著在線路板上，往往是導致后續電化學遷移（ECM）和短路故障的元兇。因此，嚴格的孔徑控制不僅僅是指尺寸的精準，還包括了對孔口質量的控制，即要求切口整齊、無分層、無溢膠，這需要材料廠商與加工廠之間進行深度的工藝配合，針對不同厚度的VMPI膜設定對應的激光能量或沖切模具間隙。

VMPI打孔膜在FPC覆蓋膜中的應用，是一場關于材料科學與精密制造的協同考驗。對于工業品領域的從業者而言，理解高精度對位技術與孔徑控制標準，不應僅僅停留在參數指標的比對上，更應關注這些指標背后所代表的工藝穩定性和質量保障能力。選擇一家能夠在這兩個方面提供高標準、一致性解決方案的合作伙伴，意味著在微電子制造的高端競爭中，你已經贏在了起跑線上，能夠從容應對未來更加復雜的電路設計挑戰，為客戶提供更具競爭力的FPC終端產品。
